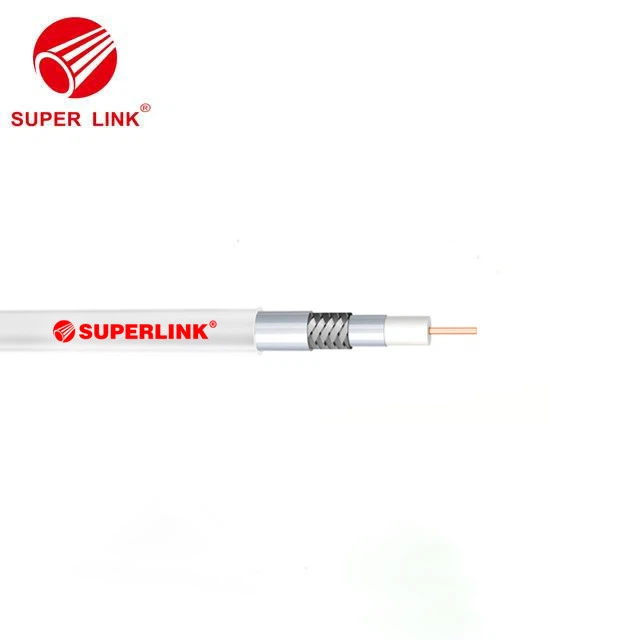

Cablu coaxial Tri RG6
Aplicație cablu coaxial Tri Shield RG6:
Utilizarea în sistemele CATV/CATV
Parametrii de construcție
Conductor interior | Oțel placat cu cupru de 1,02 mm/18 AWG |
Dielectric | PE spumat de 4,6 mm |
Scutul 1 | Polipropilenă din aluminiu de 4,8 mm |
Scutul 2 | Sârmă împletită din aluminiu cu acoperire de 90%. |
Scutul 3 | Polipropilenă din aluminiu de 4,8 mm |
Scutul 4 | Sârmă împletită din aluminiu 80% acoperire |
Sacou | 0,268±0,006/7,2±0,15mm PVC (CMR sau CM) |
Grosimea jachetei | 0,030/0,76 mm |
caracteristici electrice
Rezistența conductorului interior | Max. la 20℃ va fi< 87="" ω/km=""> |
Capacitate | 52 ±3 pF/m 15,9 ±0,9 pF/ft |
Impedanta | 75 ± 3 Ω |
Pierdere de returnare | intre 5 si 1000MHz:> 22 dB |
Viteza de propagare | 0.85 |
Test Sparker (VAC) | 4 |
Atenuare (20℃)
Frecvență (MHZ) | Atenuare maximă (dB/100ft) | Atenuare maximă (dB/100m) |
55 | 1.60 | 5.25 |
187 | 2.85 | 9.35 |
300 | 3.55 | 11.64 |
400 | 4.15 | 13.61 |
500 | 4.66 | 15.29 |
750 | 5.65 | 18.54 |
1000 | 6.55 | 21.49 |
