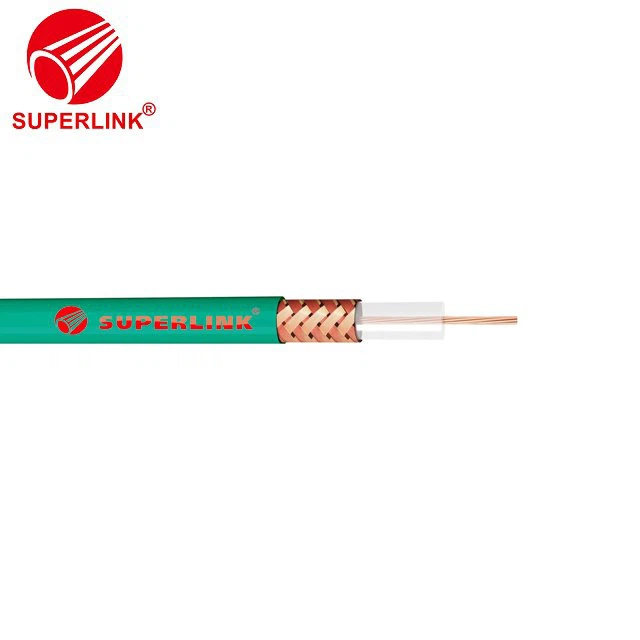

Cablu coaxial subțire Mini 75Ohm CATV CCTV COMNIUCATION KX6
Material | Specificație | |||
Conductor | BC/CCS | 0,81 mm (20 AWG, 0,032) | ||
Dielectric | FPE | 3,66 mm (0,144) | ||
Primul Scut | Al Foil | 100%, suprapunere>2 mm | ||
al 2-lea scut | BC sau Al Braiding | 40%-95% | 53% | |
al 3-lea scut | Al Foil | 100%, suprapunere>2mm | ||
al 4-lea scut | BC sau Al Braiding | 40% | ||
Manta PVC/PE | Diametru exterior | 6,1 mm (0,24) | 6,1 mm (0,2) | 6,73 mm (0,265) |
Grosimea nominală | 0,81 mm (0,032) | 0,76 mm (0,030) | 0,86mm(0,034) | |
Mesager | Oţel | 1,30 mm |
Fișa tehnică a conectorului | ||
caracteristici electrice | Impedanta | 50 ohmi |
Gama de frecvente | 0~11 GHz pentru 50 ohmi, | |
VSWR (Raportul de undă staționară de tensiune) | Tip drept ≦ 1.15max, Tip R/A ≦ 1,25max | |
Tensiune rezistentă dielectrică | 1000V rms la nivelul mării 2500V rms la nivelul mării | |
Tensiune de lucru | 1000V rms la nivelul mării | |
Rezistența de contact centrală | ≤ 1 mΩ (miliohm max.) | |
Rezistența de contact exterior | ≦ 1 mΩ (miliohm max.) | |
Rezistenta la izolare | ≧ 5000 mΩ (Meg ohmi min.) | |
Caracteristici mecanice | Cuplare | Baionetă |
Reținerea contactului | 4 lbs min. | |
Durabilitatea împerecherii | ≧ 500 de cicluri (pentru contact cu cupru beriliu) |
Gama de aplicare a produsului:
Linia de control al semnalului I/O ecranată cu perechi răsucite este legătura dintre gazdă și obiectul controlat pentru schimbul de informații de intrare și ieșire; gazda face schimb de date cu dispozitive externe prin linia de conectare I/O.
Structura produsului
Conductor: sârmă de cupru fără oxigen superfin cu mai multe fire sau conductor de cupru aliaj, în conformitate cu standardul GB / T3956-2008 categoria 6
Izolație: polimer PE PVC
Structura miezului: două miezuri răsucite, mai multe perechi răsucite într-un cablu
Structura scutului (opțional): scut împletit cu sârmă de cupru cositorit, densitatea este de 85%
Material manta: elastomer poliuretan cu proprietati mecanice ridicate, elastomer PVC, elastomer termoplastic
Culoare manta: negru (RAL 9005), gri (RAL 7037) (poate fi personalizat in functie de cerintele clientului)
